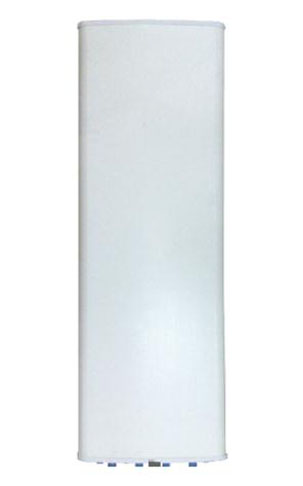

產品基本電氣參數說明

1.頻率范圍：1885-1920MHz    2010-2025MHz     2575-2635 MHz
2.電下傾角范圍：2-12°
3. 電下傾角精度：±1
4.校準端口至各輻射端口的耦合度：-26±2 dB
5. 校準端口至各輻射端口的幅度偏差：≤0.7dB
6. 校準端口至各輻射端口的相位偏差：≤5°
7. 校準端口及輻射端口電壓駐波比：≤1.5
8.平均功率容限：≥25W
9.同極化輻射端口之間的隔離2°：≥20dB
10. 同極化輻射端口之間的隔離3-6°：≥25dB
11. 同極化輻射端口之間的隔離7-12°：≥28dB
12. 異極化輻射端口之間的隔離2°：≥25dB
13. 異極化輻射端口之間的隔離3-6°：≥28dB
 14. 異極化輻射端口之間的隔離7-12°：≥30dB
15.天線到天線隔離度：≥38dB
16. 內置合路器FA/D頻段之間的隔離：≥30dB
17.單元波束水平面半功率波束寬度：100°±15    90°±15   65°±15依次對應頻率范圍
18. 單元波束增益：≥13.5 dBi
19. 單元波束波束±60°邊緣功率下降: 12±2db(2575-2635MHz)
20. 單元波束垂直面半功率波束寬度：≥5°
21. 單元波束交叉極化比（軸向）：≥18dB
22. 單元波束交叉極化比（±60°）: ≥10dB
23. 單元波束前后比：≥28dB
24. 單元波束上旁瓣抑制：≤-16dB
25.廣播波束水平面半功率波束寬度：65±5°
26. 廣播波束增益：≥13.5 dBi
27. 廣播波束波束±60°邊緣功率下降: 12±2dB
28. 廣播波束垂直面半功率波束寬度：≥5°
29. 廣播波束交叉極化比（軸向）：≥22dB
30. 廣播波束交叉極化比（±20°）: ≥20dB（1885-1920MHz）≥22dB（2575-2635MHz
31. 廣播波束交叉極化比（±60°）：≥10dB
32. 廣播波束前后比：≥28dB
33. 廣播波束上旁瓣抑制：≤-16dB
34. 廣播波束下部第一零點填充（參考）: ≤-18dBi
35. 業務波束0°指向波束增益：≥19.5dB
36. 業務波束0°指向波束水平面半功率波束寬度：≤25°
37. 業務波束0°指向波束水平面副瓣電平：≤-12 dB
38. 業務波束±60°指向波束增益：≥17dB
39. 業務波束±60°指向波束水平面半功率波束寬度：≤23°
40. 業務波束±60°指向波束水平面副瓣電平: ≤-5dB(1885-1920和2010-2025MHz)  ≤0dB（2575-2635）
41. 0°交叉極化比（軸向）: ≥22dB
GSM/DCS部分：
1. 頻率范圍：880-960MHz     1710-1880MHz
2.極化方式：±45°
3.增益:18dBi
4.電氣下傾角：0-14°（880-960MHz）  0-10°（1710-1880MHz）
5.波束寬度：水平面67°66°（依次對應頻率范圍順序）、垂直面16°10°(依次對應頻率范圍順序)
6.上旁瓣抑制：≤-14 dB
7. 交叉極化鑒別率：≥15（@0°）、≥10（@±60）
8.前后比：25dB
9.駐波比：≤1.5
10.隔離度：28dB
11.三階互調：＜-107 dBm
12.輸入阻抗：50Ω
13.功率容量：500W/250
14.雷電防護：直流接地
產品基本機械性能說明
1.接口類型：4×7/16+2×(4+5)
2.產品尺寸：2900×310×140mm
3.包裝尺寸：3200×320×170mm
4.產品重量：35kg
5.包裝重量：42.5kg
6.風載面：0.9m2
7.抗風速：60 m/s
8.天線罩材料：UPVC
9.接口位置：底部
10.機械下傾角:0~10°
11.工作溫度：-55～+65℃
12.抱桿安裝：φ50～φ115mm
13.極化方式：±45°
14.輸入阻抗：50Ω
15. 防護等級：IP55
16. 雷電防護：直流接地
產品特點
多模天線滿足三家運營商的FDD+TDD多網共建，或同一運營商的2G+3G+4G多模共站的要求。連接驅動器、控制器可以對天線覆蓋區域遠程控制或后臺控制。目前，共天面、多制式、小型化天線越來越受到運營商的青睞。采用多模天線與多付單天線相比，天線成本降低1/3，減少了天線數量，減輕鐵塔負荷，減少站點建設費用。
