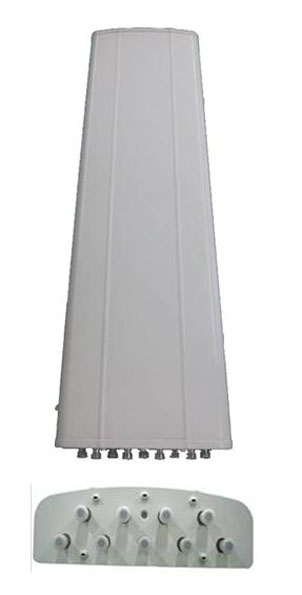

產品基本電氣參數說明
1.頻率范圍：1880-1920MHz    2010-2025MHz
2.電下傾角范圍：0/3/6/9°
3. 電下傾角精度：±1
4.校準端口至各輻射端口的耦合度：-26±2 dB
5. 校準端口至各輻射端口的幅度偏差：≤0.7dB
6. 校準端口至各輻射端口的相位偏差：≤5°
7. 校準端口及輻射端口電壓駐波比：≤1.5
8. 同極化輻射端口之間的隔離0°：≥20dB
9.同極化輻射端口之間的隔離3°：≥25dB
10. 同極化輻射端口之間的隔離6°：≥28dB
11. 同極化輻射端口之間的隔離9°：≥28dB
12. 異極化輻射端口之間的隔離0°：≥25dB
13. 異極化輻射端口之間的隔離3°：≥28dB
 14. 異極化輻射端口之間的隔離6°：≥30dB
15. 異極化輻射端口之間的隔離9°：≥30dB
16.單元波束水平面半功率波束寬度：100°±15    90°±15依次對應頻率范圍
17. 單元波束增益：≥14 dBi
18. 單元波束波束±60°邊緣功率下降: /
19. 單元波束垂直面半功率波束寬度：/
20. 單元波束交叉極化比（軸向）：≥18dB
21. 單元波束交叉極化比（±60°）: ≥10dB
22. 單元波束前后比：≥23dB
23. 單元波束上旁瓣抑制：/
24.廣播波束水平面半功率波束寬度：65±5°
25. 廣播波束增益：≥14 dBi
26. 廣播波束波束±60°邊緣功率下降: 12±2dB
27. 廣播波束垂直面半功率波束寬度：≥6.5°
28. 廣播波束交叉極化比（軸向）：≥22dB
29. 廣播波束交叉極化比（±20°）: ≥20dB（1880-1920MHz）
30. 廣播波束交叉極化比（±60°）：≥10dB
31. 廣播波束前后比：≥28dB
32. 廣播波束上旁瓣抑制：≤-16dB
33. 廣播波束下部第一零點填充（參考）: ≥-18dB
34. 業務波束0°指向波束增益：≥20dBi
35. 業務波束0°指向波束水平面半功率波束寬度：≤26°
36. 業務波束0°指向波束水平面副瓣電平：≤-12 dB
37. 業務波束±60°指向波束增益：≥17.5dB
38. 業務波束±60°指向波束水平面半功率波束寬度：≤32°
39. 業務波束±60°指向波束水平面副瓣電平: ≤-5dB
40. 0°交叉極化比（軸向）: ≥22dB
41. 0°前后比：≥28dB
機械指標：
1.極化方式：±45°
2. 輸入阻抗: 50Ω
3.功率容量：50W(單元端口)          2W(校準端口)
4.接口類型：9×N-Female
5.產品尺寸：1400×300×95mm
6.包裝尺寸：1670×330×150mm
7.產品重量：13.3kg
8.包裝重量：20.5kg
9.風載面：0.45m2
10.抗風速：60 m/s
11.天線罩材料：UPVC
12.接口位置：底部
13.機械下傾角:0~15°
14.工作溫度：-55～+65℃
15.抱桿安裝：φ50～φ115mm
16. 雷電防護：直流接地
17. 防護等級：IP55
產品特點
TD-SCMA天線是3G(第三代移動通信系統）的一種標準，是GSM標準的一種演進，它采用時分雙工，TDMA/CDMA多址工作方式，其目標是建立具有高頻譜效率，高經濟效益和先進的移動通信系統。
